S7 房型与覆盖规划
本章范围：按空间形态（有床空间、起居、通道、大空间）定挂点、朝向、台数与蓝区拼区。
不在本章：环境机理 → S6；场景部署与结果预期 → S8；通用高度/角度通则 → S3。
与 S3 配合，在 S4 上墙安装 固定圆片之前完成规划。
7.1 单台覆盖怎么理解
对外常说 100° 视场、半径约 5 m，便于沟通；实际选位与多雷达拼区应以 S2.4 检测区 俯视图蓝色区域为准。
| 要点 | 说明 |
|---|---|
| 有效形状 | 俯视图为 100° 顶角扇形，两边为直线（示意图用虚线标边界）；有效进深约 0.5–5 m（顶点起 0.5 m 内为近后方弱区） |
| 近后方弱区 | 雷达顶点沿波束方向 0.5 m 内效果差 — 在扇形图上是顶点处同角度的小扇区，不是沿整面墙的灰条 |
| 水平微调 | 挂墙后支架可左右转动约 ±45° 微调波束（见 S4.3） |
| 扇形直观 | 探测区像手电筒光锥：从雷达点发出，约 100° 张角、5 m 进深；5 m 半径在 4 m 进深房间可照到对侧墙 |
| 高度 / 下倾 | 仍按 S3：2.5 m / 30° 侧装 |
规划步骤：在平面图上标出必监测区域（床面、通道、地面活动区等）→ 画出每台雷达的蓝区 → 确认活动区落在蓝区内 → 固定前现场走查。
7.2 按空间形态选位
A. 有床 / 卧姿空间
适用：您家卧室、酒店 / 民宿客房、养老院单人间等「有床、要看好离床和跌倒」的房间。
您需要先想清三件事：
- 主要要看哪里？ — 床面、下床走到门口/卫生间的通道、可能滑倒的地面。
- 别装错墙 — 不要装在床头正上方（只能照枕头，床和地面几乎看不到）。应装在床尾那一侧的长墙（床的长边贴着的侧墙），从旁边「扫」过床和通道。
- 同一面墙上偏左还是偏右？ — 站在墙前看房间：若桌、柜都挤在一侧，您平时多在另一侧走动，就把雷达装在这面侧墙上靠您常活动的那一侧；挂好后还能用支架左右微调约 ±45°。
照不全怎么办？
- 优先保证床 + 通道 + 地面活动在扇形里，角落次要区域可以放弃。
- 波束必须绕开大窗、镜子、金属柜（见 S6.2）。
- 床、固定柜搬不走时，可在平台设屏蔽区，减轻误报（不能代替选对墙面）。
⚠️ 注意
切勿装在床头正上方。更多说明见 S3.3。

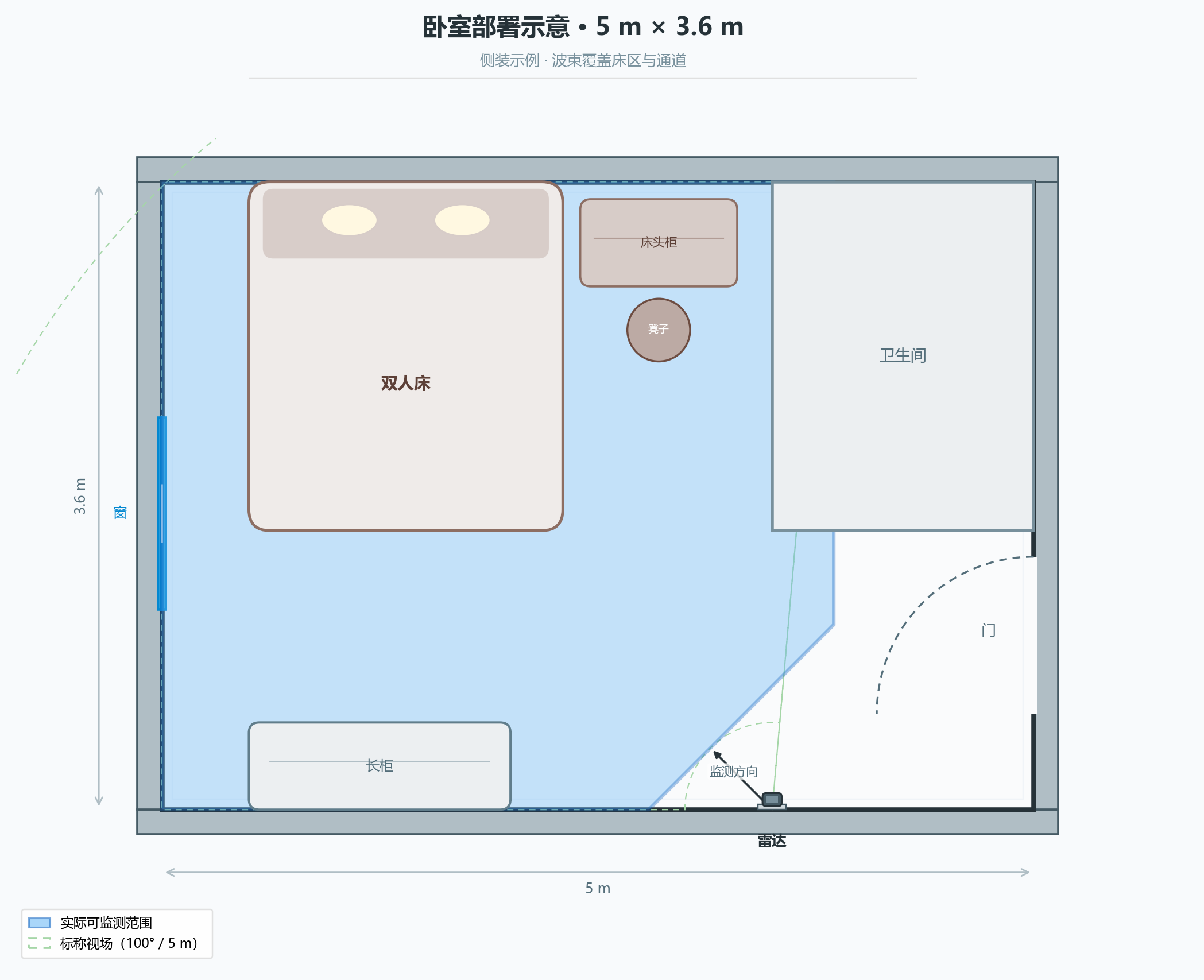

图示为一间 5 m × 3.6 m 卧室示例：雷达侧装于底墙，监测方向向左上 45°，覆盖床区与通道。图中蓝色区域为实际可监测范围，绿色虚线为产品标称视场（100°、5 m），供对照参考。
怎么读这张图：
- 蓝色实线区域 = 实际可监测范围（选安装位时以此为准；与 S2.4 检测区图一致）
- 绿色虚线扇形 = 说明书常见的 100°、5 m 标称视场，便于对照
- 左墙窗为强反射体，监测方向宜避开直照（见 S6.2）
- 床、柜等固定物可在平台设置屏蔽区减轻误报
- 您家户型不同时，仍按 §A 前文原则选床尾侧墙、沿墙偏活动多的一侧
安装高度仍约 2.5 m、侧装 30°，见 S3。
B. 活动 / 起居空间
适用：普通客厅、餐厅、休息室、小型办公室工位区、民宿公区等。
| 项目 | 建议 |
|---|---|
| 单台够用 | 平面约 5×5 m 及以内、活动集中在一侧时，一台通常足够 |
| 双台示例 | 8×4 m 客餐厅连通见下图：顶/底墙 x≈4.5 m 各一台，分别覆盖客厅与餐厅 |
| 位置 | 活动区对面的侧墙，或底墙/侧墙分段；勿波束正对 |
| 波束 | 对准人员走动与可能跌倒的地面；挂好后用 ±45° 微调 |
| 注意 | 电视、大玻璃窗、金属家具等强反射体 — 见 S6.2 |

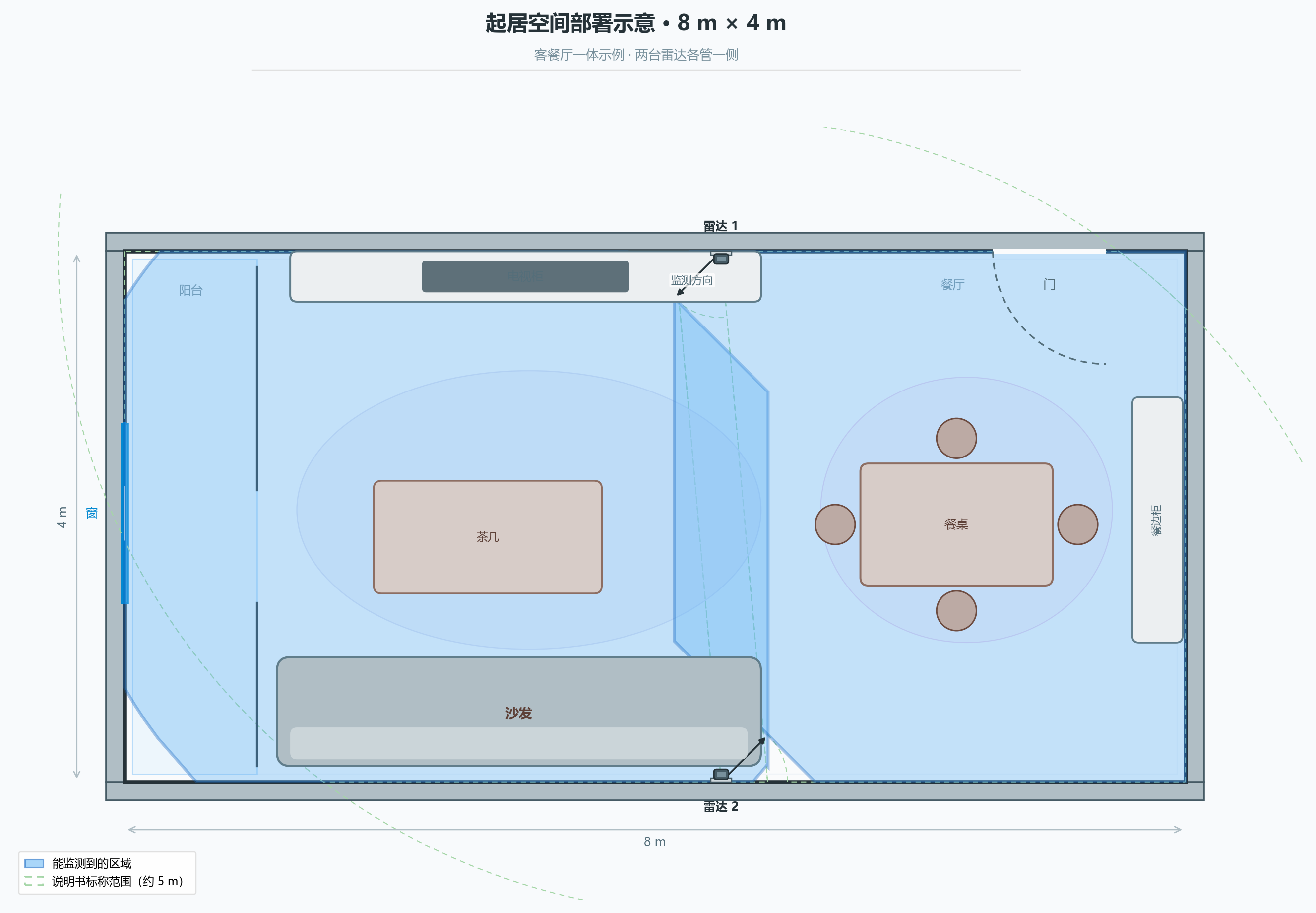

图示为 8 m × 4 m 客餐厅一体：左 1 m 阳台，客厅与餐厅连通；雷达 1 在顶墙 4.5 m 处照向客厅，雷达 2 在底墙 4.5 m 处照向餐厅；门在顶墙靠右。蓝色为实际能监测到的区域，绿色虚线为说明书标称范围。
C. 通道 / 狭长空间
适用：酒店/internal 走廊、养老楼通道、商超部分通道等。
- 从通道端墙/墙角起装：首台在起始角（示例为左下角），波束朝右 45°；在通道另一端对侧墙加下一台（示例为顶墙 x≈9 m），波束朝左照回通道，中间蓝区重叠
- 更长通道按 约 5 m 间距两侧交替分段，相邻蓝区宜略有重叠
- 避免两台雷达波束正对（见 §7.3）
- 通道过宽时单台可能盖不全，按 §7.3 增加台数

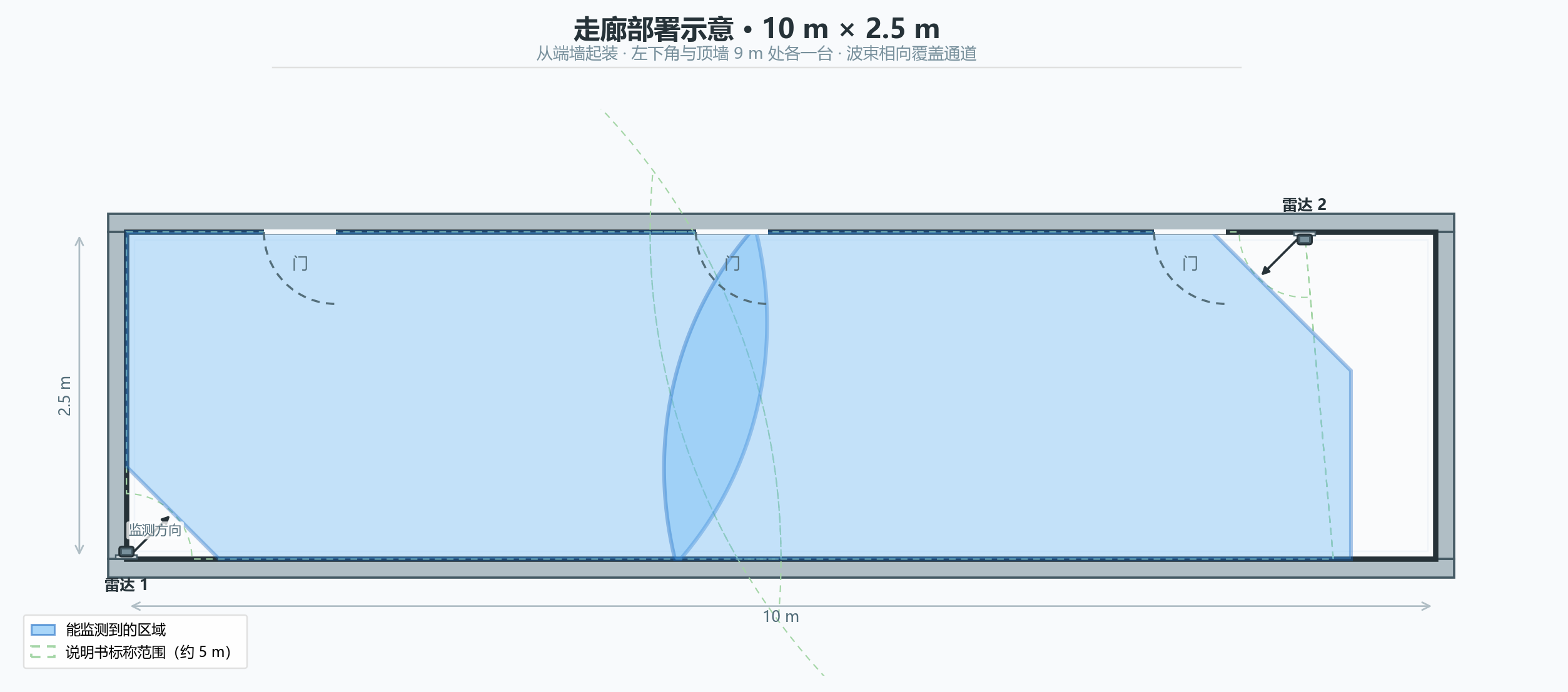

狭长走廊示例：10 m × 2.5 m；雷达 1 在左下角朝右 45°，雷达 2 在顶墙 9 m 处朝左；两端相向、中间蓝区重叠。
D. 大空间 / 多雷达
适用：大型客厅、活动间、大厅、开放办公室、大型商超区等。
当单台蓝区明显盖不住主要活动范围时，在同一房间（平台层级：账户 → 家庭 → 房间 → 雷达）内添加多台设备。
| 布局思路 | 适用情况 |
|---|---|
| 上下墙分段 | 长边矩形大房间：上墙、下墙各分段布台（07-04 示例 14×8 m 共 6 台：上墙 x=0.2/4.7/9.2 m 均朝右 45°，下墙 x=4.7/9.2/13.7 m 均朝左 45°） |
| 四角 + 中间补台 | 矩形大房间：四角向内各一台，再在上下墙同位置各补一台，加强中央覆盖 |
| 四角向内 | 四台即可盖全时，四角各一台，波束朝向室内 |
| 中心四向 | 有中央立柱/中岛时，中心 4 台分别朝右 / 上 / 左 / 下（见 07-05 示例 10×6 m） |
| 侧墙分段 | L 型、含隔断，或活动区分块明显时 |
多雷达注意：
- 大型活动间 / 大厅示例（14 m × 8 m，见下图）：上墙 3 台（x=0.2 m、4.7 m、9.2 m）波束均朝右 45°；下墙 3 台（x=4.7 m、9.2 m、13.7 m）波束均朝左 45°（共 6 台），上下相向、中央活动区蓝区重叠
- 更长的大空间可在上下墙按 约 4.5 m 间距继续分段加台，仍宜避免上下正对波束
- 每台按 S2 严格边界单独画覆盖，再拼成整体方案（勿仅用 5 m 圆估算）
- 雷达之间一般不要波束正对；若必须对向，间距宜 ≥ 10 m，否则易相互干扰
- 上下墙分段、四角向内还是中心四向取决于期望覆盖与现场结构（柱、隔断、门窗），无唯一标准答案
- 每台在平台中仍作为同一房间下的独立雷达分别添加、校准与维护

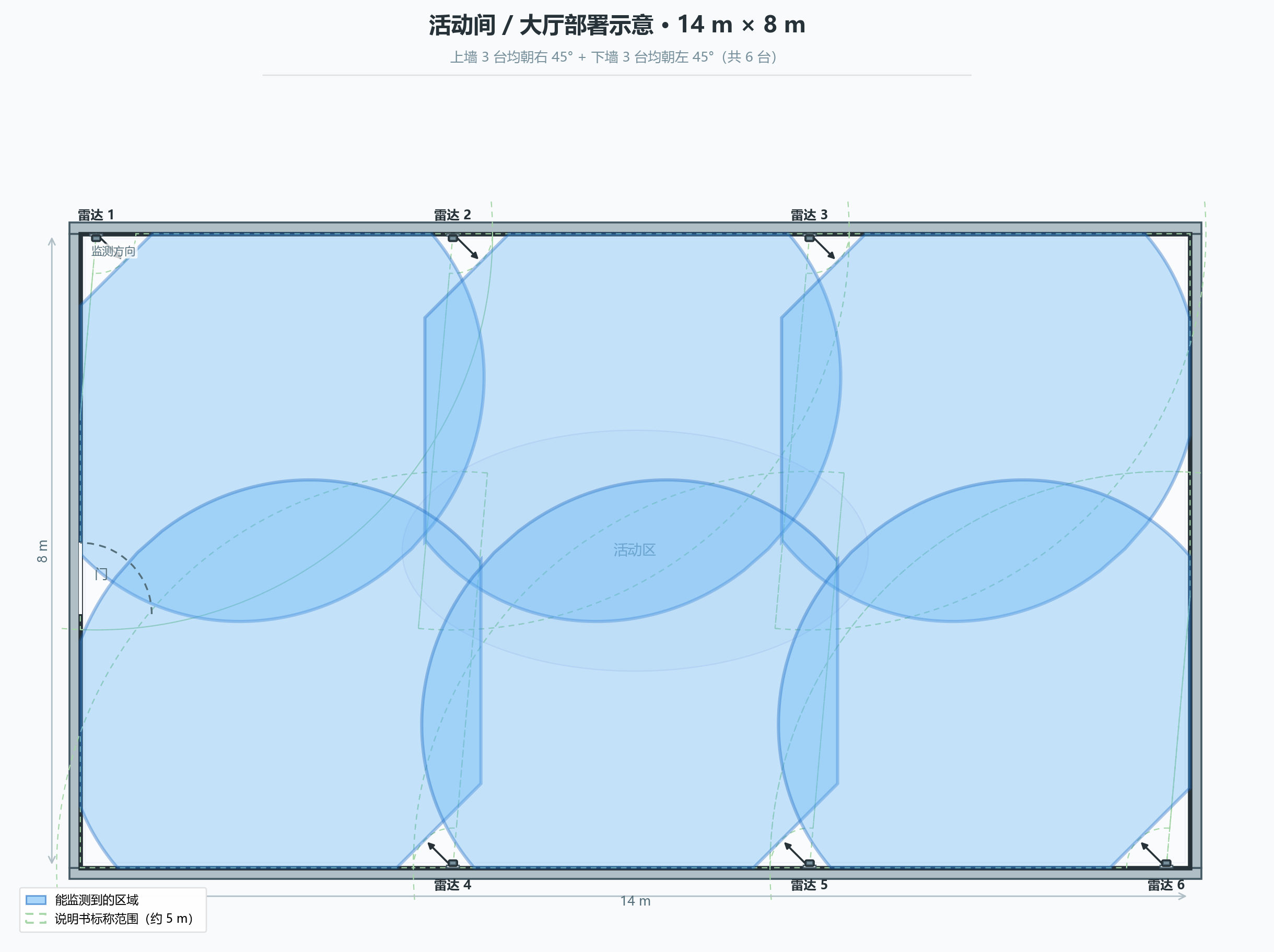

大型活动间 / 大厅示例：14 m × 8 m；上墙 3 台均朝右 45°（x=0.2 m、4.7 m、9.2 m），下墙 3 台均朝左 45°（x=4.7 m、9.2 m、13.7 m，共 6 台）；中央活动区蓝区重叠覆盖。蓝色为能监测到的区域，绿色虚线为说明书标称范围（约 5 m）。

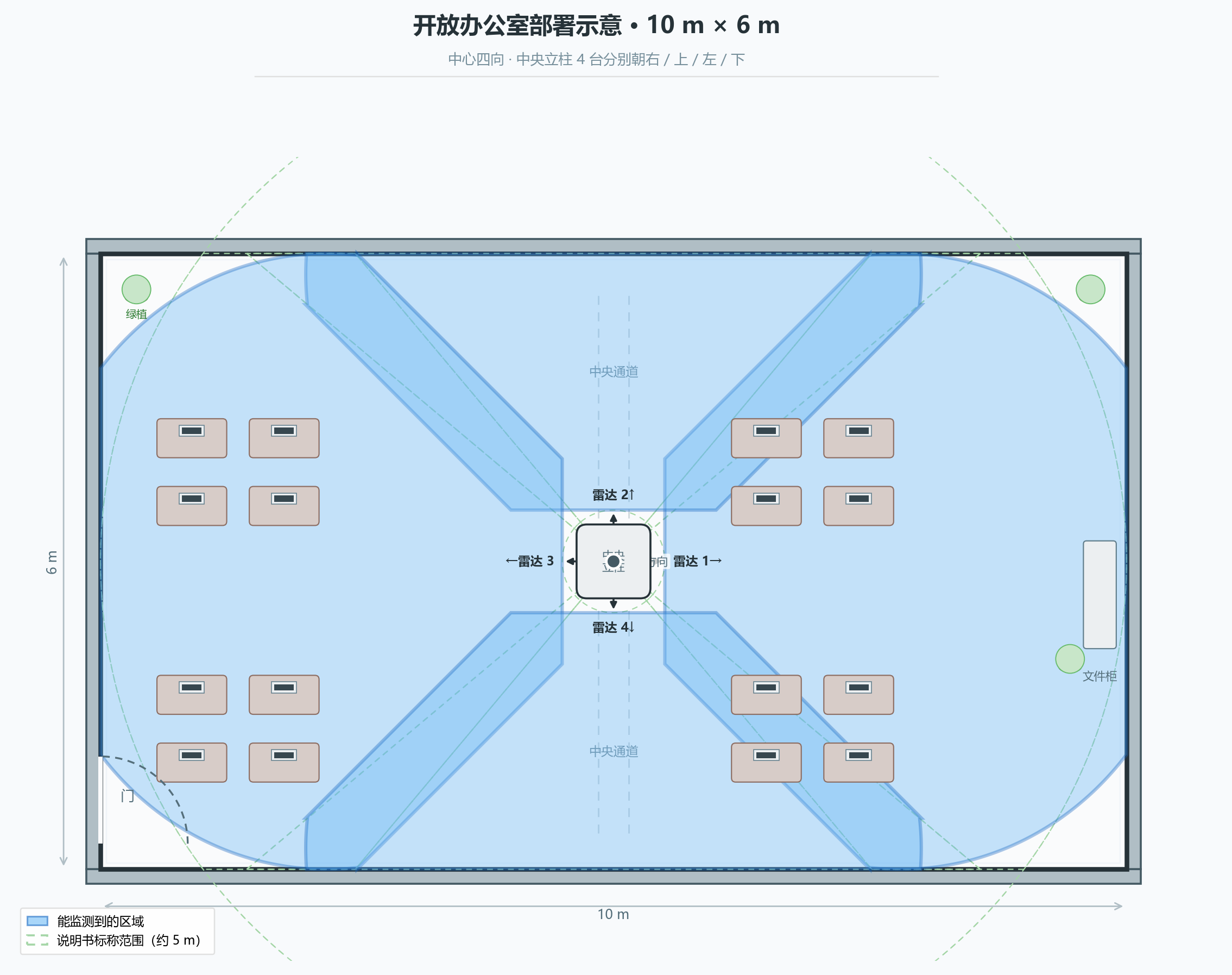

开放办公室示例：10 m × 6 m、中心四向方案；中央立柱 4 台同点安装，波束分别朝右（0°）/ 上（90°）/ 左（180°）/ 下（270°），覆盖四周工位区与通道，蓝区在中心重叠。蓝色为能监测到的区域，绿色虚线为说明书标称范围（约 5 m）。大型商超等可按活动区分段加台。
7.3 场景速查
怎么查：现场规划时优先看平面尺寸与布局（长宽、是否狭长、有无中央立柱/隔断、活动区在哪），对照 §7.2 的 A～D 形态与布局思路（单台、上下墙分段、四角向内、中心四向等），在图上拼蓝区后再定台数。场景名称（卧室、酒店、办公室等）只是常见举例——同一用途、不同面积或家具排布，台数与挂点都会变，不能单凭场景名定 1 台或 6 台。
按尺寸 + 布局（主路径）
| 平面尺度（参考） | 形态 | 布局思路 | 台数参考 | 示例图 |
|---|---|---|---|---|
| 小：单区集中，约 ≤5×5 m | A 或 B | 单台侧墙/端墙，波束对准主活动区 | 1 | 07-01 卧室 |
| 中：两区连通，约 8×4 m 等 | B | 顶/底墙或侧墙分段各 1，各管一侧 | 2 | 07-02 客餐厅 |
| 狭长：长边明显大于短边（如 10×2.5 m） | C | 端角起装 + 对侧墙分段，通道蓝区重叠 | 1～2/段（更长按 ~5 m 间距加台） | 07-03 走廊 |
| 大矩形：如 14×8 m | D | 上下墙分段（或四角向内 + 补台） | 按 ~4.5 m 间距与蓝区拼区，示例 6 | 07-04 活动间 |
| 有中央立柱/中岛（如 10×6 m 开放工区） | D | 中心四向（同点 4 台朝右/上/左/下） | 4（四向） | 07-05 办公室 |
| 超大 / 不规则 | D | 按活动岛、隔断侧墙分段拼区 | 按平面图 | §7.5 工具 |
单台是否够用：用 §7.1 蓝区盖住必监测地面即可；单台有效进深约 0.5～5 m、张角约 100°，大房间或对角活动区通常要加台。
常见场景 → 形态（辅助对照）
| 常见场景 | 通常归入 | 重点覆盖 | 说明 |
|---|---|---|---|
| 住宅 / 酒店 / 养老院 卧室 | A | 床 + 通道 + 地面 | 多数 1 台；面积或通道特殊时仍按尺寸画蓝区 |
| 客厅 / 餐厅 / 休息室 | B | 主活动区 + 地面 | ≤5×5 m 常 1 台；8×4 m 连通等见 07-02 |
| 走廊 / 通道 | C | 通道地面 | 分段，避免波束正对 |
| 活动间 / 大厅 / 大型客厅 | D | 全地面活动区 | 尺寸决定分段方式，见上表 |
| 开放办公室 | D | 工位 + 通道 | 有立柱常用中心四向；无立柱可用墙分段 |
| 商超 / 大厅 | D | 人流活动地面 | 按平面拼区，无固定台数 |

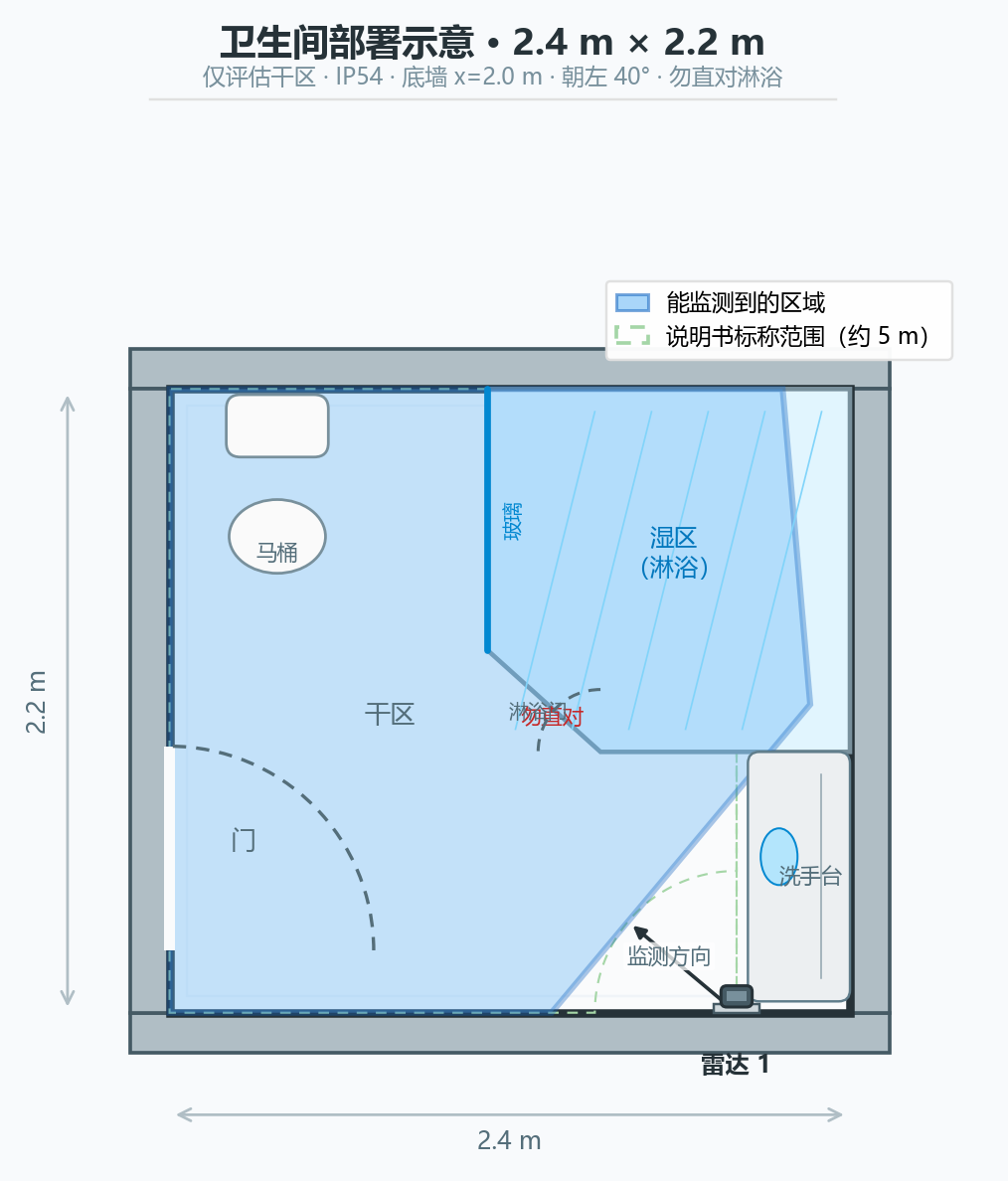

| 卫生间 | — | 仅干区地面 | 0～1；见 §7.4、07-06 |
7.4 特殊空间
- 卫生间：仅干区且满足供电；IP54，避免淋浴水直喷、长期高湿（见 S6）
- 超低净高：侧装高度不足时评估是否可装；不推荐未评估即平装替代
7.5 交互覆盖规划
在下方工具中输入房间尺寸，点击覆盖区选中雷达，拖动圆点移动、拖动红色箭头调整朝向。蓝色为实际可监测范围（算法边界），绿色虚线为说明书标称视场（约 100°、5 m），与 §7.2 示意图一致。固定前请结合现场家具与 S6 环境要求最终确认。
蓝色 = 实际可监测范围（算法边界）；绿色虚线 = 说明书标称视场（约 100°、5 m）。与 §7.2 示意图一致。点击覆盖区选中，拖动圆点移动、红色箭头调朝向。
拖动 ● 移动 · 拖动 ▶ 调朝向
当前雷达 #1
45°现场支架可水平微调约 ±45°；此处全角度仅供方案规划。
平台层级
多台雷达部署在同一物理大房间时：在控制界面按 账户 → 家庭 → 房间 → 雷达 添加各台设备，分别填写实际高度并完成 S5 自校准。
